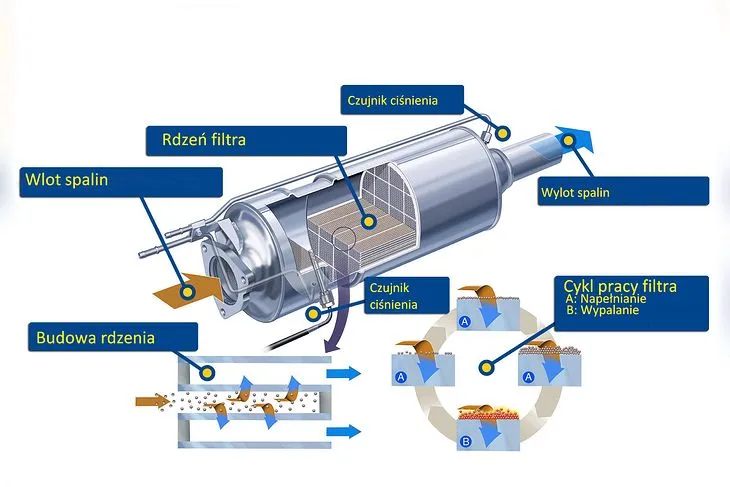

Filtr cząstek stałych (DPF) odgrywa kluczową rolę w systemie wydechowym pojazdów z silnikami wysokoprężnymi. Jego głównym zadaniem jest redukcja emisji szkodliwych cząstek stałych, które powstają podczas spalania paliwa. Filtr DPF składa się z zaawansowanych materiałów i technologii, dzięki czemu zapewnia efektywną ochronę środowiska. Budowa filtra DPF jest złożona i składa się z kilku kluczowych elementów.
Obudowa filtra wykonana jest z wysokiej jakości stali nierdzewnej, co gwarantuje jego trwałość i odporność na wysokie temperatury oraz korozję. Wewnątrz obudowy znajduje się monolit, który jest kluczowym elementem filtrującym. Monolit może być wykonany z różnych materiałów, takich jak węglik krzemu, kordierytu lub metalu, każdy z nich ma swoje charakterystyczne właściwości. Wnętrze monolitu składa się z naprzemiennych kanałów dolotowych i wylotowych, częściowo zatkanych, aby umożliwić efektywne zatrzymywanie cząstek stałych. Na ściankach kanałów znajduje się powłoka katalityczna, która zawiera metale szlachetne, takie jak platyna i złoto, które pomagają w redukcji szkodliwych substancji.
Monolit jest dodatkowo izolowany od obudowy za pomocą maty ceramicznej, co zapewnia ochronę przed drganiami i izolację termiczną. Podczas pracy silnika, spaliny trafiają do kanałów dolotowych filtra DPF, gdzie następuje proces filtracji. Cząstki stałe osadzają się w porach monolitu, a ich nagromadzenie prowadzi do zmniejszenia przepustowości filtra, wymagając w takim przypadku jego regeneracji.
Kluczowe wnioski:- Filtr cząstek stałych (DPF) jest kluczowym elementem w systemie wydechowym pojazdów z silnikami wysokoprężnymi
- Głównym zadaniem DPF jest redukcja emisji szkodliwych cząstek stałych
- Budowa DPF składa się z obudowy, monolitu, kanałów filtracyjnych i powłoki katalitycznej
- Monolit może być wykonany z różnych materiałów, takich jak węglik krzemu, kordierytu lub metal
- Cząstki stałe osadzają się w porach monolitu, a ich nagromadzenie wymaga regeneracji filtra
Obudowa filtra DPF
Obudowa filtru cząstek stałych (DPF) odgrywa kluczową rolę w jego konstrukcji. Jest ona zazwyczaj wykonana z wysokiej jakości stali nierdzewnej, co zapewnia jej trwałość i odporność na wysokie temperatury oraz korozję. Stal nierdzewna stanowi idealne rozwiązanie dla tej aplikacji, zapewniając długą żywotność i solidną konstrukcję układu przeciwpyłowego.
Obudowa filtra DPF musi być w stanie wytrzymać ekstremalne warunki panujące w układzie wydechowym pojazdu. Narażona jest ona na działanie wysokich temperatur spalin, często przekraczających 600°C, a także na korozję wynikającą z obecności agresywnych substancji chemicznych. Dlatego stal nierdzewna stanowi optymalny materiał, łącząc w sobie wytrzymałość mechaniczną, odporność na wysokie temperatury oraz odporność na korozję.
Dzięki solidnej konstrukcji obudowy, filtr cząstek stałych może efektywnie pełnić swoją funkcję przez długi czas, zapewniając skuteczną redukcję emisji szkodliwych pyłów w pojazdach z silnikami wysokoprężnymi.
Monolit filtrujący
Monolity wykonane z węglika krzemu
Monolity wykonane z węglika krzemu to droższa, ale zarazem efektywniejsza opcja w konstrukcji filtra cząstek stałych DPF. Materiał ten charakteryzuje się lepszymi właściwościami filtracyjnymi w porównaniu do alternatywnych rozwiązań, takich jak kordieryt. Monolity z węglika krzemu odznaczają się wyższą wytrzymałością mechaniczną, co przekłada się na dłuższą żywotność całego układu.
Konstrukcja monolitu z węglika krzemu opiera się na sieci kanałów, w których zachodzi proces filtracji cząstek stałych. Dzięki porowatej strukturze ścianek, spaliny są skutecznie oczyszczane z zanieczyszczeń, a sama budowa monolitu zapewnia optymalną powierzchnię filtracyjną.
Monolity wykonane z kordieritu
Monolity wykonane z kordieritu stanowią tańszą alternatywę dla rozwiązań opartych na węgliku krzemu. Chociaż charakteryzują się nieco gorszymi parametrami filtracyjnymi, to wciąż spełniają wymagania stawiane przez normy emisji spalin. Dodatkową zaletą monolitów z kordieritu jest niższa temperatura topnienia w porównaniu do węglika krzemu, co ułatwia proces regeneracji filtra.
Podobnie jak w przypadku monolitów z węglika krzemu, konstrukcja opiera się na sieci kanałów, przez które przepływają spaliny. Porowata struktura ścianek umożliwia efektywne zatrzymywanie cząstek stałych, choć z nieco mniejszą skutecznością niż w droższych rozwiązaniach.
Monolity metalowe
Chociaż większość filtrów cząstek stałych DPF wykorzystuje monolity wykonane z materiałów ceramicznych, takich jak węglik krzemu czy kordieryt, istnieją również rozwiązania z wykorzystaniem monolitów metalowych. Tego typu konstrukcje cechują się wyższą trwałością w porównaniu do tradycyjnych ceramicznych monolitów.
Metalowe monolity są bardziej odporne na uszkodzenia mechaniczne oraz procesy związane z regeneracją filtra. Dzięki temu zapewniają dłuższą żywotność całego układu przeciwpyłowego, co czyni je atrakcyjnym wyborem w zastosowaniach wymagających wyjątkowej trwałości.
Czytaj więcej: Buty Turystyczne na Motocykl - Kompletny Poradnik Wyboru Odpowiedniego Obuwia
Kanały filtracyjne
Kluczowym elementem konstrukcji filtru cząstek stałych DPF są kanały filtracyjne znajdujące się wewnątrz monolitu. Monolit składa się z naprzemiennie rozmieszczonych kanałów dolotowych i wylotowych, które są częściowo zatkane. Dzięki temu rozwiązaniu, spaliny przepływają przez porowate ścianki kanałów, gdzie następuje efektywne zatrzymywanie cząstek stałych.
Budowa kanałów filtracyjnych jest zaprojektowana w taki sposób, aby zapewnić optymalny przepływ spalin przy jednoczesnej maksymalizacji powierzchni filtrującej. Rozwiązanie to pozwala na skuteczne oczyszczanie spalin z zanieczyszczeń, przy zachowaniu możliwie niskiego poziomu spalin wstecznych i spadku ciśnienia.
Dzięki zaawansowanej konstrukcji kanałów filtracyjnych, filtr cząstek stałych DPF może efektywnie redukować emisję szkodliwych pyłów, przyczyniając się do poprawy jakości powietrza.
Powłoka katalityczna
Na ściankach kanałów filtracyjnych w filtrze cząstek stałych DPF znajduje się powłoka katalityczna, zawierająca metale szlachetne takie jak platyna i złoto. Te materiały odgrywają kluczową rolę w procesie katalizy, który pomaga w redukcji szkodliwych substancji emitowanych przez silnik.
Powłoka katalityczna pokrywa wewnętrzne powierzchnie kanałów filtracyjnych, zapewniając bezpośredni kontakt między spalinami a aktywnymi składnikami katalizatora. Dzięki temu rozwiązaniu, w trakcie przepływu przez filtr, spaliny są nie tylko oczyszczane z cząstek stałych, ale także poddawane procesowi katalitycznego rozkładu związków toksycznych.
Obecność powłoki katalitycznej znacząco zwiększa efektywność układu przeciwpyłowego DPF, przyczyniając się do znacznej redukcji emisji zanieczyszczeń, takich jak tlenek węgla, węglowodory czy tlenki azotu.
Izolacja termiczna
Monolit filtrujący w filtrze cząstek stałych DPF jest odizolowany od obudowy za pomocą specjalnej maty ceramicznej. Izolacja ta pełni dwie kluczowe funkcje:
- Zapewnia ochronę monolitu przed drganiami, które mogłyby doprowadzić do jego uszkodzenia.
- Zapewnia izolację termiczną, chroniąc otoczenie przed wysokimi temperaturami panującymi wewnątrz układu.
Dzięki temu rozwiązaniu, monolit może pracować w optymalnych warunkach, a cała konstrukcja filtra DPF jest bardziej trwała i bezpieczna w użytkowaniu.
Jak działa filtr DPF?
Podczas pracy silnika, spaliny trafiają do kanałów dolotowych filtru cząstek stałych DPF, gdzie następuje proces filtracji. Cząstki stałe zawarte w spalinach są zatrzymywane przez porowatą strukturę ścianek kanałów, co pozwala na oczyszczenie gazów przed ich uwolnieniem do atmosfery.
Z czasem, w miarę gromadzenia się cząstek stałych w porach monolitu, przepustowość filtra zmniejsza się, co prowadzi do konieczności jego regeneracji. Proces ten polega na wypaleniu lub wypłukaniu nagromadzonych zanieczyszczeń, przywracając właściwe parametry pracy układu.
Dzięki temu rozwiązaniu, filtr cząstek stałych DPF skutecznie redukuje emisję szkodliwych pyłów, przyczyniając się do ochrony środowiska naturalnego.
Znaczenie konserwacji filtra DPF
Właściwa konserwacja filtru cząstek stałych DPF ma kluczowe znaczenie dla zachowania jego wysokiej efektywności i długiej żywotności. Regularne czyszczenie i regeneracja układu pozwalają utrzymać optymalny poziom przepustowości, zapobiegając przedwczesnemu zapychaniu się monolitu.
Zaniedbanie konserwacji filtru DPF może prowadzić do szeregu problemów, takich jak wzrost ciśnienia w układzie wydechowym, zwiększenie zużycia paliwa czy nawet uszkodzenie samego filtru. Dlatego też, systematyczna obsługa i utrzymanie filtru w dobrym stanie są kluczowe dla zapewnienia jego długotrwałej, niezawodnej pracy.
- Obudowa filtru DPF wykonana jest z wysokiej jakości stali nierdzewnej, zapewniając trwałość i odporność na wysokie temperatury oraz korozję.
- Monolit filtrujący może być wykonany z różnych materiałów, takich jak węglik krzemu, kordieryt lub metal, każdy z nich posiadając swoje charakterystyczne właściwości.
- Kanały filtracyjne w monolicie umożliwiają zatrzymywanie cząstek stałych podczas przepływu spalin.
- Powłoka katalityczna zawiera metale szlachetne, które redukują emisję szkodliwych substancji.
- Izolacja termiczna chroni monolit przed drganiami i wysokimi temperaturami.
- Regularna konserwacja filtru DPF jest kluczowa dla utrzymania jego efektywności i długiej żywotności.
Poznaj kluczowe elementy budowy filtru cząstek stałych DPF - od obudowy po powłokę katalityczną
Filtr cząstek stałych, znany również jako DPF, jest kluczowym elementem układu wydechowego pojazdów z silnikami wysokoprężnymi. Jego podstawowym zadaniem jest redukcja emisji szkodliwych pyłów, które powstają podczas spalania paliwa w silniku. Aby zrozumieć, jak działa ten ważny komponent, warto przyjrzeć się bliżej jego konstrukcji.
Kluczowym elementem układu DPF jest obudowa, najczęściej wykonywana z wysokiej jakości stali nierdzewnej. Ten materiał zapewnia trwałość i odporność na wysokie temperatury oraz korozję, co ma ogromne znaczenie w wymagających warunkach pracy filtru. Wewnątrz obudowy znajduje się monolit filtrujący, który może być wykonany z różnych materiałów - węglika krzemu, kordieritu lub nawet metalu - każdy z nich charakteryzuje się nieco innymi właściwościami.
Monolit składa się z siatki kanałów filtracyjnych, przez które przepływają spaliny. Cząstki stałe zatrzymywane są przez porowatą strukturę ścianek tych kanałów. Dodatkowo, na ściankach naniesiona jest powłoka katalityczna zawierająca metale szlachetne, takie jak platyna i złoto. Katalizator ten pomaga w redukcji szkodliwych substancji emitowanych przez silnik.
Aby chronić monolit przed uszkodzeniami i zapewnić odpowiednią izolację termiczną, cała konstrukcja jest dodatkowo otoczona matą ceramiczną. To kluczowy element, który chroni układ przed drganiami i wysokimi temperaturami panującymi w układzie wydechowym.
Regularna konserwacja filtru DPF ma również ogromne znaczenie dla zachowania jego wysokiej efektywności i długiej żywotności. Zaniedbanie tego elementu może prowadzić do szeregu problemów, dlatego systematyczne czyszczenie i regeneracja układu są niezbędne.
